Se llaman COMBINADORES y estos pertenecen a cada registrador, encontrándose situados en la parte de inferior, debajo de los reles.

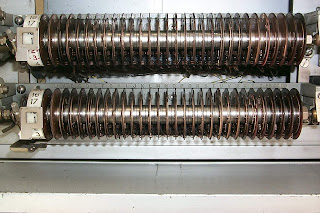

Cada combinador, es un multiconmutador o una máquina de estados. Por la parte inferior, tiene unas escobillas, que rozan sobre los discos, formados por partes metálicas y partes aislantes. Gira y puede adoptar 18 posiciones distintas. En la foto, se ve la posición 1, (parte izquierda), que es la de reposo o inicio y también se ve la posición 17 y tapada con el recuadro, está la posición 18.
El combinador superior, es el que controla la recepción de las cifras y el inferior la conexión a cada selector, con la correspondiente selección.
Igualmente todos los selectores, disponen de un combinador, que controla sus movimientos, sitado en la caja de reles, que se ve en la foto del selector 1º
